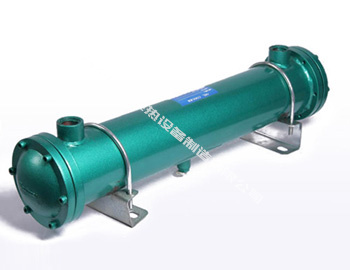

一、用途 油冷卻器是專用于液壓站或機械設備潤滑油冷卻的設備。工作介質常為水–油換熱或油–油換熱。 一般熱介質走殼程,冷介質走管程。本設備同時也可能用于水-水及蒸汽-水熱換。
二、換熱管規格及材質 換熱管規格一般為Φ12.6 * 1.5材質為紫銅管 低肋翅片管翅片高度為1.5mm,翅化比為2.41 當換熱管材質為碳鋼或不銹鋼,換熱管外徑發生變化時,換熱器結構尺寸需另行設計
三、傳熱系數K值選取 根據介質情況不同傳熱系數可按如下方法估算: 油 – 水換熱: 當冷卻水流量小,工作油粘度高時K值取300w/m℃,工作油粘度適中時K值取400w/m.℃,工作油粘度低時K值取500w/m.℃ 水 – 水換熱: 一次介質流速2m/s,二次介質流速2m/s時: 碳鋼管:K=950w/m.℃ 銅管 :K=1000w/m.℃ 蒸汽 – 水換熱: 二次冷介質流速2m/s時: 碳鋼管:K=1540w/m.℃ 鋼管 :K=1800w/m.℃ |
